医疗功能房间详图|医技系列之血管造影DSA室

分类:
工艺研究应用
作者:
来源:
发布时间:
2017/04/01
浏览量



   数字减影血管造影技术(Digital subtraction angiography)简称DSA,是一种新的X线成像系统。即血管造影的影像通过数字化处理,把不需要的组织影像删除掉,只保留血管影像,其特点是图像清晰,分辨率高,对诊断及介入治疗提供了真实的立体图像。

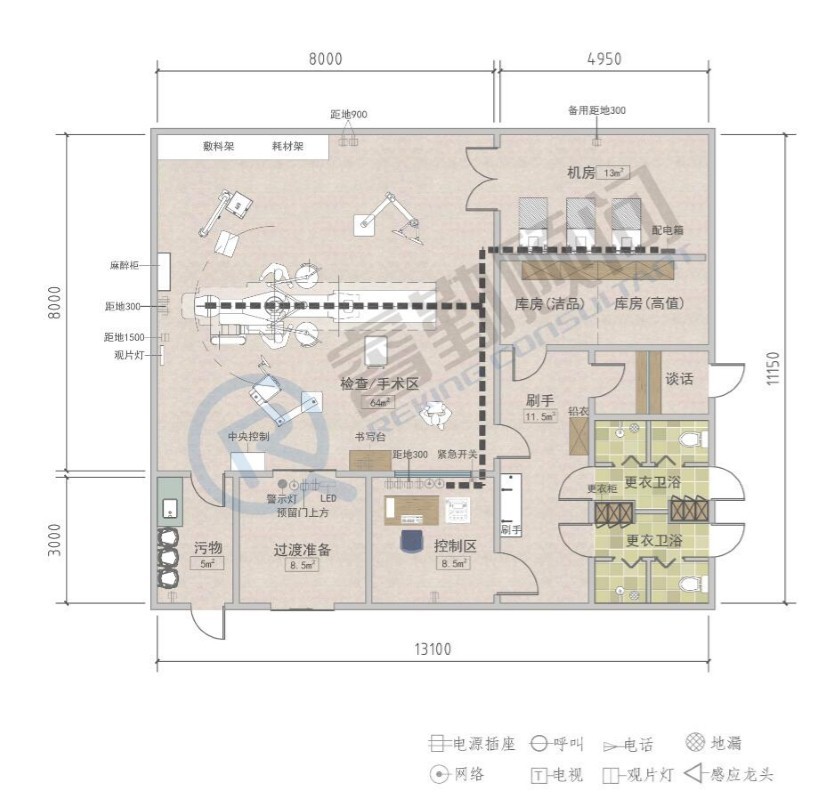

   DSA室属于介入治疗用房,一般自成一区,且应与急诊部、手术室、心脏监护病房等有便捷联系,并符合放射防护及无菌操作条件。有菌区、缓冲区及无菌区分界清晰,有单独的更衣洗手区域。DSA室包括扫描室及其辅助用房,辅助用房包括患者准备室、控制室、医护更衣室、谈话室、库房、设备机房等。

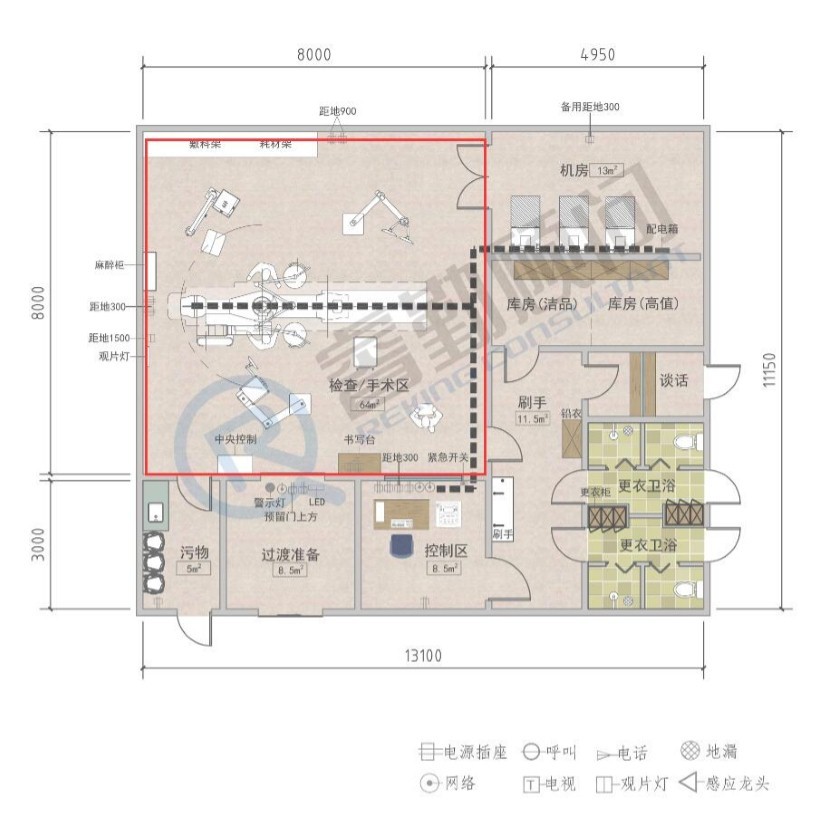

   扫描室:DSA扫描室放置扫描床、DSA设备、心电监护设备,有具备存放导管、导丝、造影剂、栓塞剂以及其他物品、药品的存放柜等。DSA设备可分为数字化多功能X线机和数字化C臂X线血管造影系统。后者又可分为悬吊式和落地式数字化单C臂机和数字化双C臂机。扫描间温度要求:23-24℃。






C臂悬吊




C臂落地






      准备室:也是过渡区,用于术前患者更衣、信息核对等工作。


   控制室:控制室内装有系统控制台、病人监视屏等设施。墙面设置铅玻璃观察窗,便于控制室人员与手术者的配合。室内温度应在20-22℃。

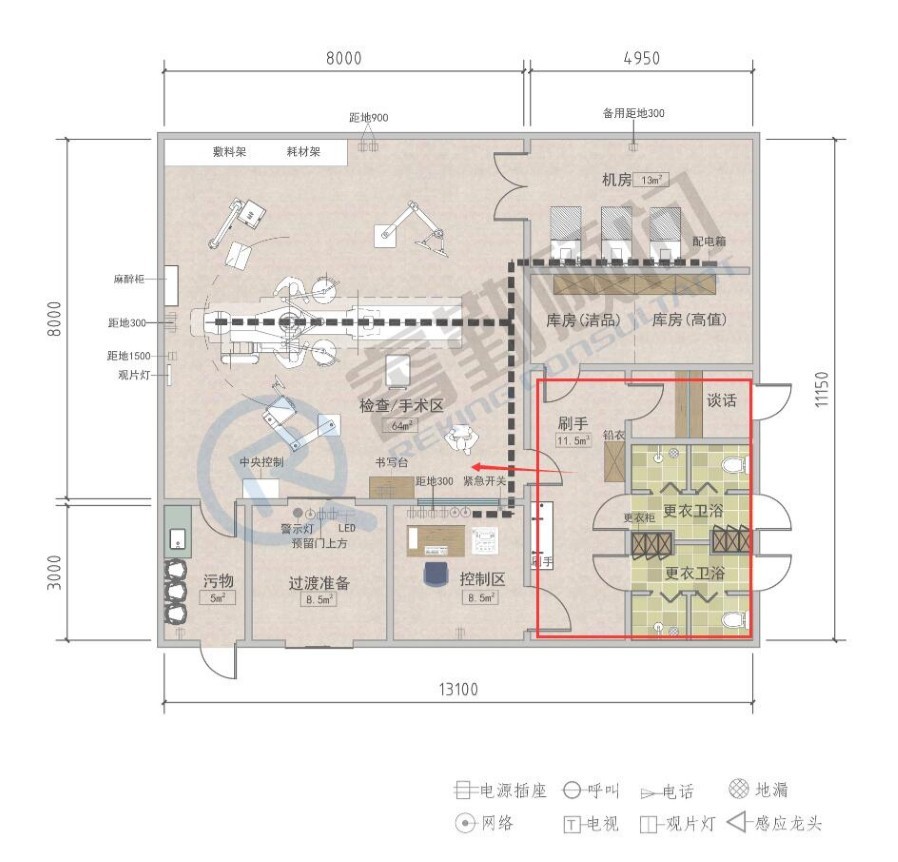

         设置医护更衣卫浴及刷手间,手术者洗手后直接进入扫描室。

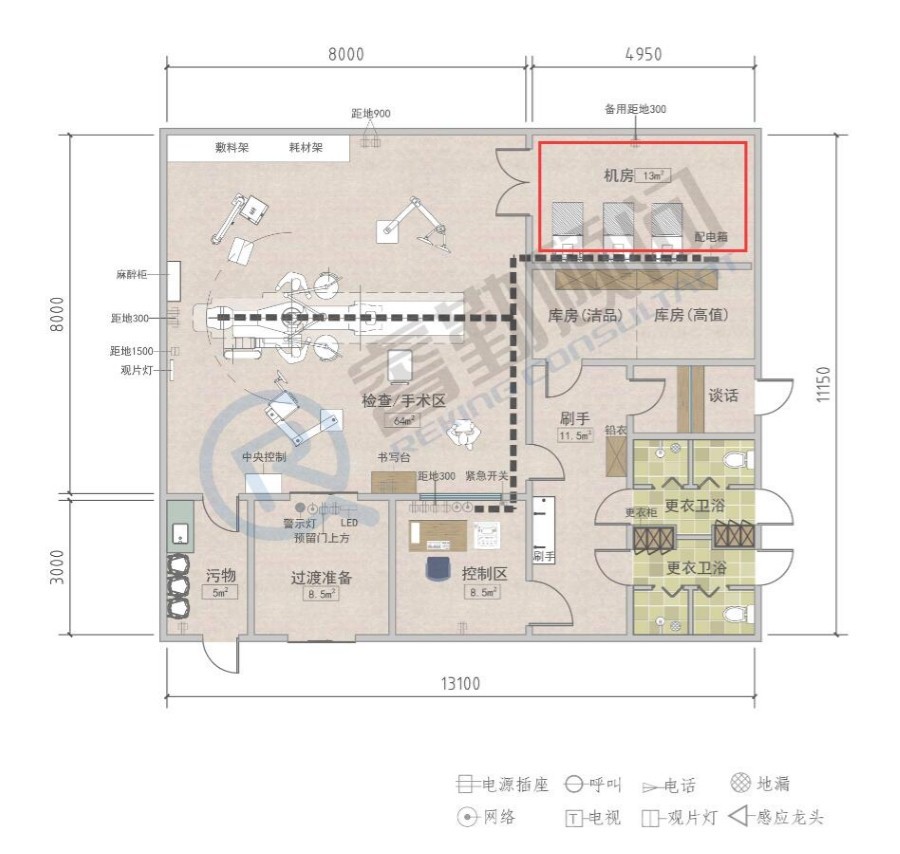

          设备机房:放置计算机柜和配电柜。夏季室内温度应小于35℃。

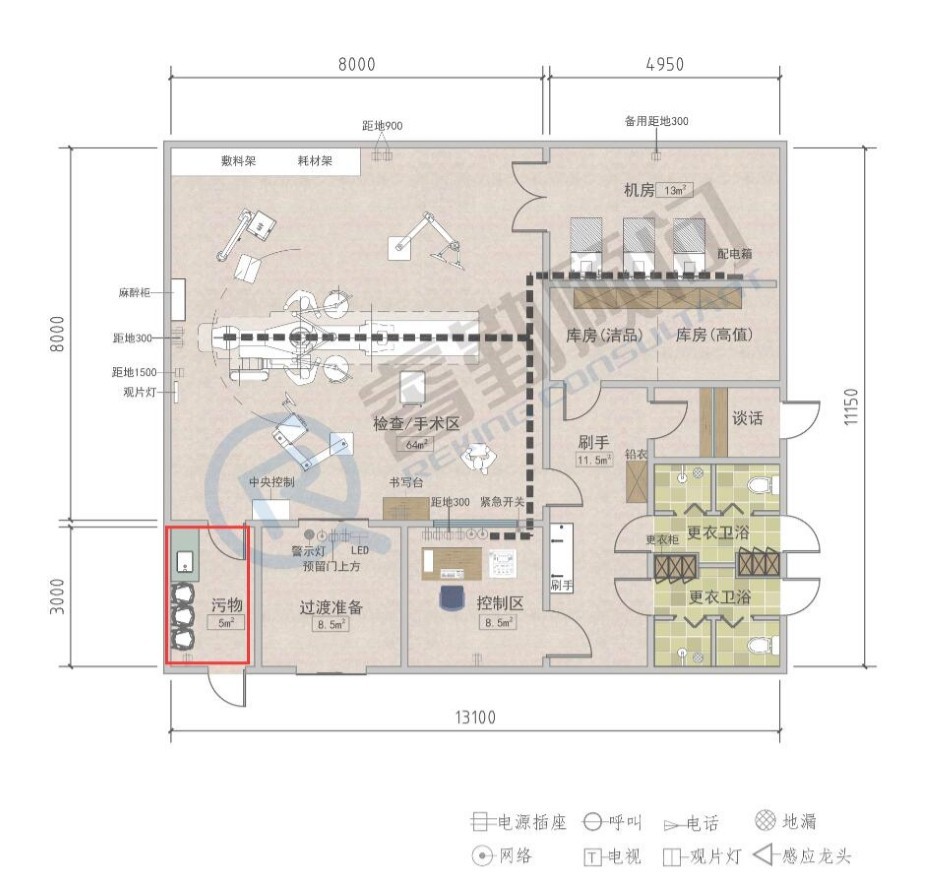

  需设置污物通道。


   根据《综合医院建筑设计规范》(GB51039-2014)的规定,心血管造影室的操作区净化级别宜为Ⅲ级。
