医疗功能房间详图|医技系列之热成像检查室

分类:
工艺研究应用
作者:
来源:
发布时间:
2016/09/07
浏览量

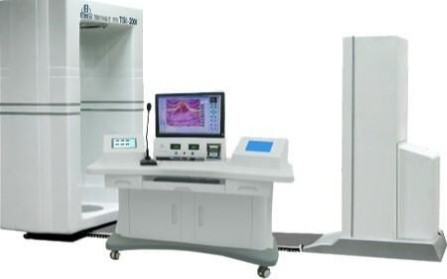

热断层成像(TTM)系统

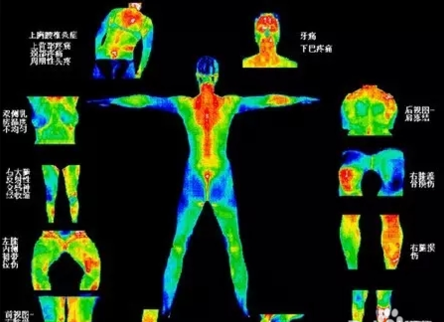

   原理:人体就是一个自然的生物红外辐射源,机体各部位温度不同,形成了不同的热场。当人体某处发生疾病或功能改变时,该处血流量会发生相应变化,导致人体局部温度改变,表现为温度偏高或偏低。根据这一原理,通过热成像系统采集人体红外辐射,并转换为数字信号,形成伪色彩热图,经专用分析软件及医生分析,判断出人体病灶的部位,为临床诊断提供可靠依据。








   热成像检查属于放射科用房,但和其他影像学仪器检查不同的是,热成像检查不会产生任何射线,因此,对人体和环境不会造成伤害和污染,房间无需考虑防辐射设计。

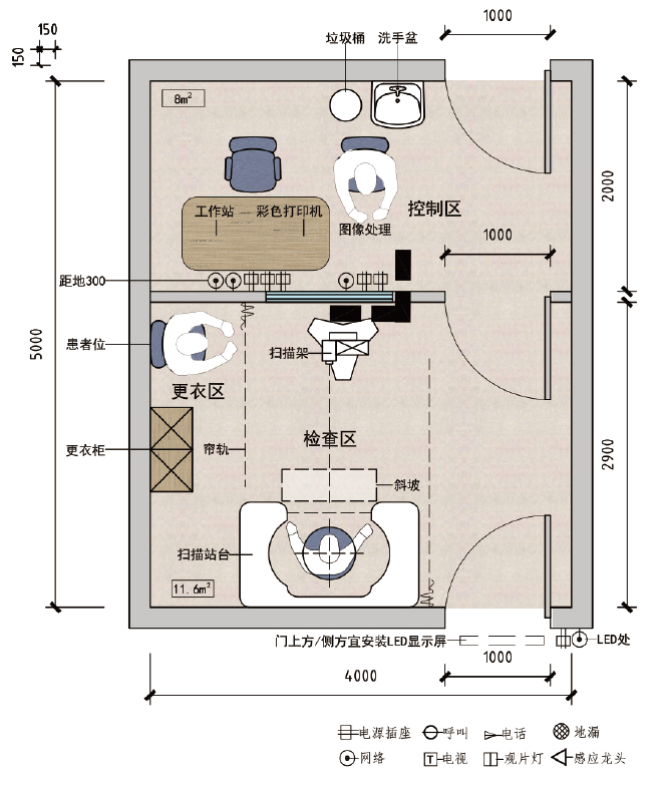

   控制区:医生控制﹑操作区,设置工作站﹑系统控制台,接收数字信号,医生对热图进行分析和判断。房间设置观察窗,检查中观察患者情况。需注意控制室应为封闭式设计,以保护患者隐私。

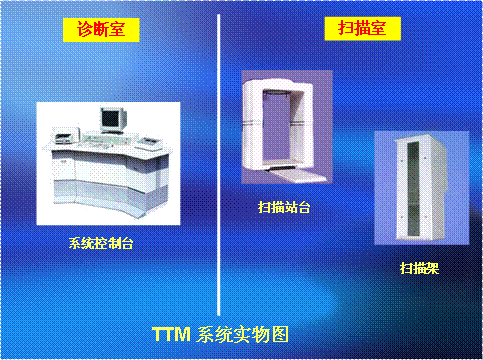

系统控制台

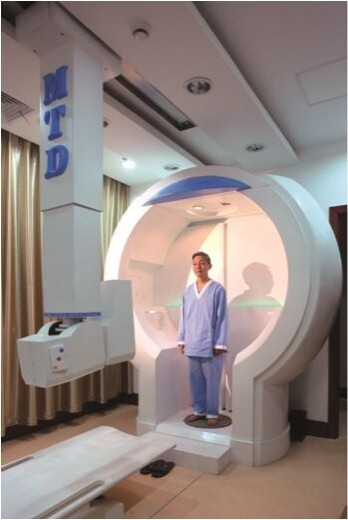

   检查区:设置扫描架﹑扫描站台。为避免对检查结果造成影响,检查前患者需要更衣或去除衣物,因此需设置更衣区。房间入口处设置帘轨,检查过程中注意保护患者隐私。
