研究|从规范读规范系列-医院信息中心机房选址规范之路

分类:
业务课题研究
作者:
来源:
发布时间:
2021/03/22
浏览量



  从规范读规范系列

   ——医院信息中心机房选址规范之路

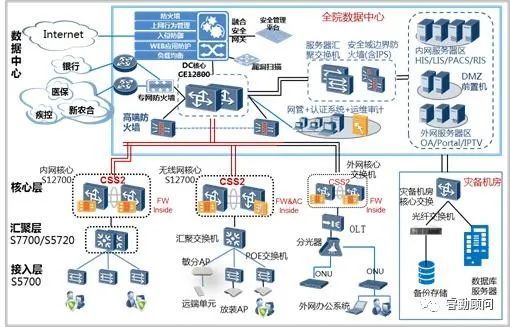

  随着医院信息化的不断向前发展,对医院信息系统越来越依赖,机房是信息系统的心脏,是保证网络核心设备、服务器、存储设备正常、不间断运行的基础。







医院信息中心机房选址常见问题



1

主机房及备用机房在同一建筑的同一层可以吗?

2

主机房在门诊楼的医疗辅助区可以吗?

3

主机房在设备层合适吗?

4

主机房不在医院范围,但在医院所在的园区内可行吗?



读规范首先要读懂规范

01

注意规范中的语气







1)  表示很严格,非这样做不可的,正面词采用“必须”;反面词采用“严禁”;

2)  表示严格,在正常情况下正面词采用“应”;反面词采用“不应”或“不得”;

3)  表示允许稍有选择,在条件许可时正面词采用“宜”;反面词采用“不宜”;

4)  表示有选择,在一定条件下可以这样做的,采用“可”。



条文中指明应按其他有关标准执行的写法为:“应符合……规定。



02

注意规范的时效性





注意辨别不同规范中对该项技术表述的区别



 机房位置的选址非常重要,在《数据中心设计规范》GB 50174-2017、《民用建筑电气设计标准》 GB 51348-2019和《全国医院信息化建设规范与标准》(卫健委 2018年)中都对机房位置做了具体规定。根据分级要求,三级医院的数据中心是B级,二级医院的数据中心是C级。





01

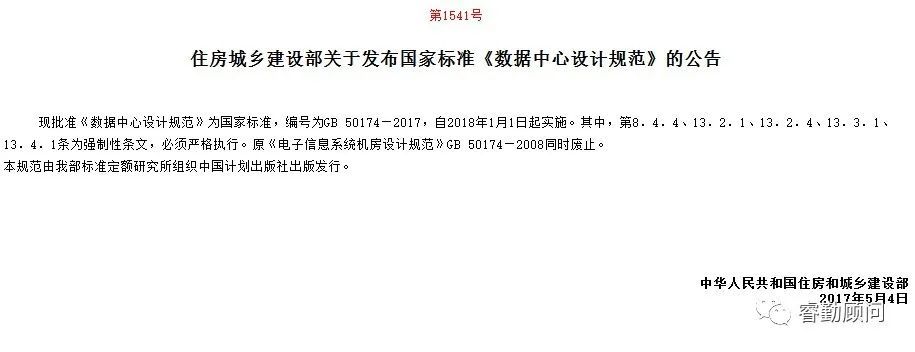

《数据中心设计规范》 GB 50174-2017



  第4.1.1条 数据中心选址应符合下列规定:

  1 电力供给应充足可靠,通信应快速畅通,交通应便捷;

  2 采用水蒸发冷却方式制冷的数据中心,水源应充足;

  3 自然环境应清洁,环境温度应有利于节约能源;

  4 应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所;

  5 应远离水灾、地震等自然灾害隐患区域;

  6 应远离强振源和强噪声源;

  7 应避开强电磁场干扰;

  8 A级数据中心不宜建在公共停车库的正上方;

  9 大中型数据中心不宜建在住宅小区和商业区内。






   第5.2条 噪声、电磁干扰、振动及静电

  5.2.1 总控中心内,在长期固定工作位置测量的噪声值应小于60dB(A)。

  5.2.2 主机房和辅助区内的无线电骚扰环境场强在80MHz~1000MHz和1400MHz~2000MHz频段范围内不应大于130dB(μV/m),工频磁场场强不应大于30A/m。

  5.2.3 在电子信息设备停机条件下,主机房地板表面垂直及水平向的振动加速度不应  大于500mm/s2。

  5.2.4 主机房和辅助区内绝缘体的静电电压绝对值不应大于1kV。





02

《民用建筑电气设计标准》 GB 51348-2019



  23.2.1 机房位置选择应符合下列规定:
  1 机房宜设在建筑物首层及以上各层,当有多层地下层时,也可设在地下一层;
  2 机房不应设置在厕所、浴室或其他潮湿、易积水场所的 正下方或与其贴邻;
  3 机房应远离强振动源和强噪声源的场所,当不能避免时,应釆取有效的隔振、消声和隔声措施;
  4 机房应远离强电磁场干扰场所,当不能避免时,应采取有效的电磁屏蔽措施。



  23.2.6建筑设备管理系统机房设置应符合下列要求:

  1 建筑设备管理系统中各子系统宜合并设置机房;
   2 合设机房宜设于建筑物的首层、二层或有多层地下室的地下一层,其使用面积不宜小于20m2;
   3 分设机房时,每间机房使用面积不宜小于10m2;
   4 大型公共建筑必要时可设分控室。




03

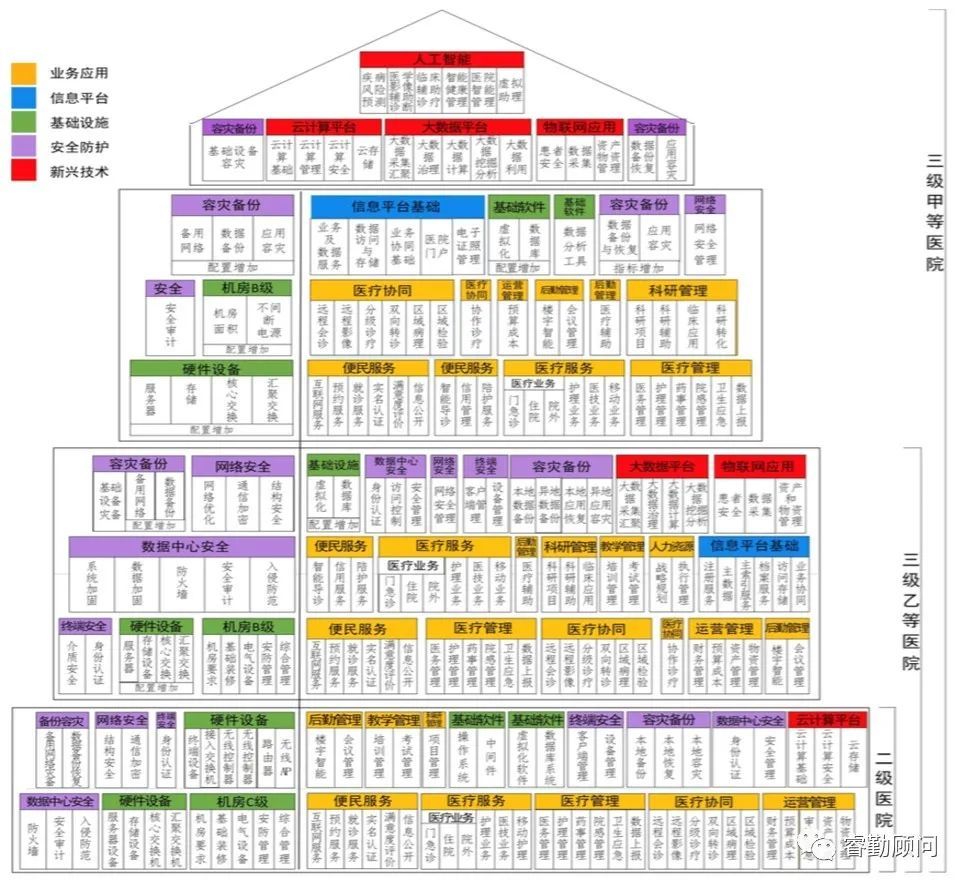

《全国医院信息化建设规范与标准(试行)》




  ①远离强振源和强噪声源、避开强电磁场干扰。

  ②多层或高层建筑物的机房,宜设于第二、三层,并考虑建筑物的管线敷设、基础设施安装、雷电感应和结构 荷载等情况综合考虑。

  ③对于超大型医院,建议建设数据中心楼,数据中心楼由医院信息系统、保安监控系统、消防系统、楼宇自动 控制系统、能源管理系统共同使用。

  二级医院 满足①②要求。

  三级乙等医院 同上。

  三级甲等医院 满足①②③要求



  从上述国家标准要求来看,《数据中心设计规范》GB 50174-2017较全面具体。







选择最严的规范要求执行



    选择机房位置时,应该完全按照国家标准的要求去规划设计,如不能满足上述要求,应采取相应防护措施,保证机房安全。



下面回答文章开始提出的问题




 1

 主机房及备用机房在同一建筑的同一层可以吗?

答:备用机房选址如满足规范要求,理论上可以。但备用机房最主要的目的是当主机房出现重大故障不能运转时候,起到主机房的作用,从这点看,如重大自然灾害或停电等突发事件时候,两个机房位于同一楼层,很难起到上述作用。

结论:不建议。

2

主机房在门诊楼的医疗辅助区可以吗?

答:选址如满足规范要求,理论上可以。但门诊区域人员流动较多,机房作为网络设备、服务器的工作区域,设备安全及医院信息系统运营的数据安全也应该给予考虑。

结论:不建议。如实施,机房周边安防监控措施必须做到位。

3

主机房在设备层合适吗?

答:设备层可能会有强电磁干扰、强噪声及振动,选址时候应该注意了解这些电磁感染、强噪声和振动的数据参数,如超过规范要求,应该更换地址。

结论:对照规范,了解电磁干扰、噪声和振动参数,然后决定。



4

主机房不在医院范围,但在医院所在的园区内可行吗?

答:机房选址如满足规范要求,理论上可以。

结论:可以,但必须做好机房到医院内的网络链路安全,确保数据速度满足医院业务要求,数据传输安全。




    总之,对于信息中心机房选址,我们应该学习比较各种国家标准规范,选择适用的要求并针对自身情况去规划设计。如果条件不满足或者是改建的机房,需要采取一些技术措施进行补救。
